每一塊線路板

都應當嚴格把控質量

若線路板銅厚不均勻

或厚度不符合標準數據

會影響線路板電流和信號傳輸

繼而導致品質低劣或產品故障

進而引發訴訟風險和名譽受損

所以銅厚檢測至關重要



>> 有正業，無煩惱 <<

正業科技在線銅厚測試儀

解決行業痛點，保障產品品質

在線路板生產半路“截殺”不良品

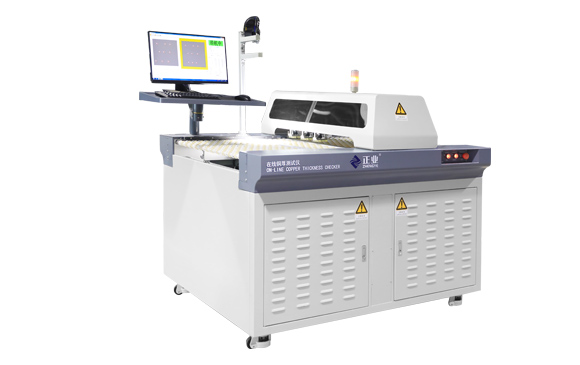

正業科技在線銅厚測試儀



該設備系列產品適用于電路板生產企業及電子電氣設備生產、組裝行業。

測量類型：

●適用于PCB減銅生產線前后工序的面銅厚度檢測

●適用于PCB電鍍銅后的面銅厚度檢測

●適用于PCB基材銅箔的面銅厚度檢測

檢測標準參照：《IPC-A-600H》《IPC-4562》銅厚檢驗標準為10%，實際檢驗標準約為3%-5%。



 01binggo！完勝人工抽檢！

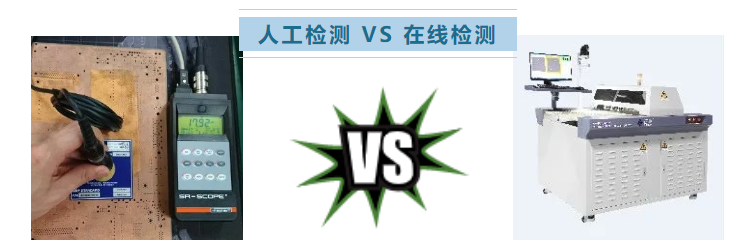

人工檢測 VS 在線檢測



在線檢測對比人工檢測的優勢：

◆在線檢測減少不良品的產出

◆抽檢到全檢質量的全面提升

◆可有效提升產品測試的效率

◆減少人工測量和記錄的誤差

◆大數據統計在線質量管控

◆實時精準數據提供至后端



02檢測原理，搭載菲希爾傳感器



面銅厚度檢測原理：

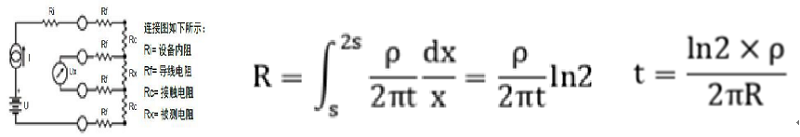

微電阻法：四探針方式測量電阻，基本的原理就是歐姆定律：U=R×I。

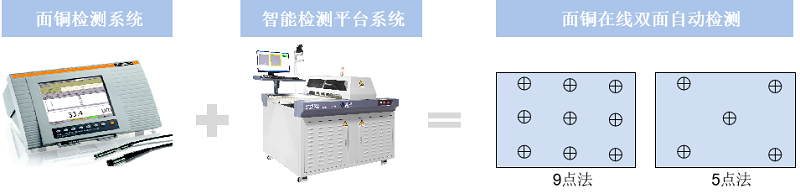

自動檢測原理：

自動化檢測平臺搭載面銅探頭正反面同時檢測。



▲搭配菲希爾高精面銅傳感器

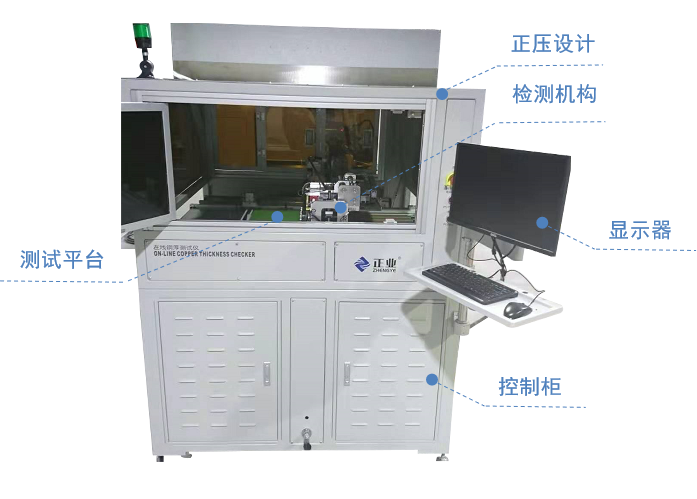

03產品結構，針對需求特定設計

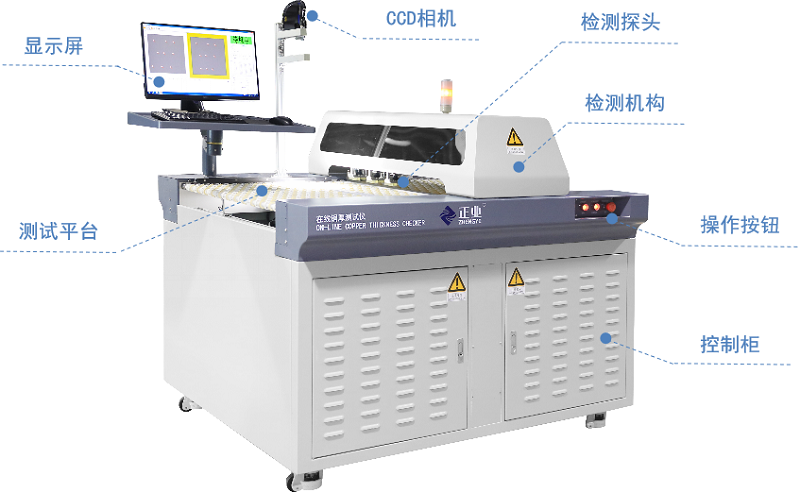

TH22型號

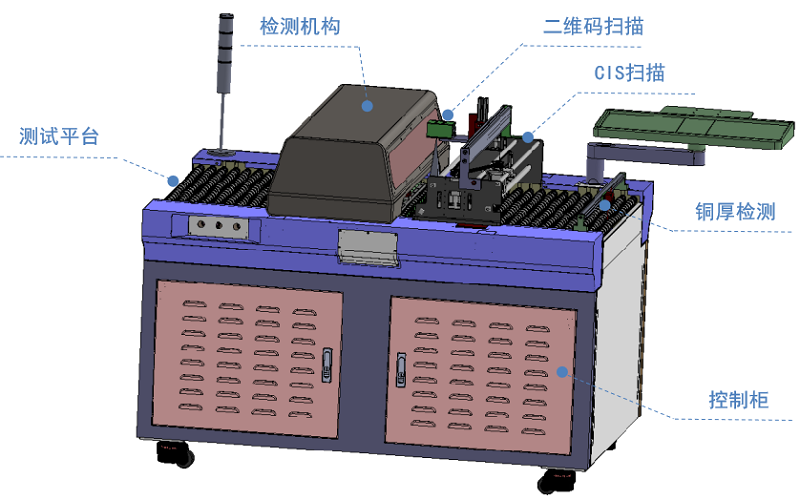

TH23型號



TH15型號

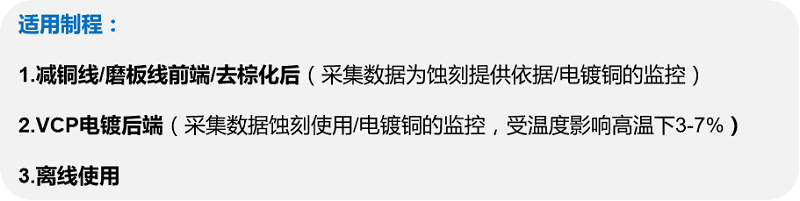

04全方位滿足客戶個性化需求



在線方案一：電鍍后端在線檢測

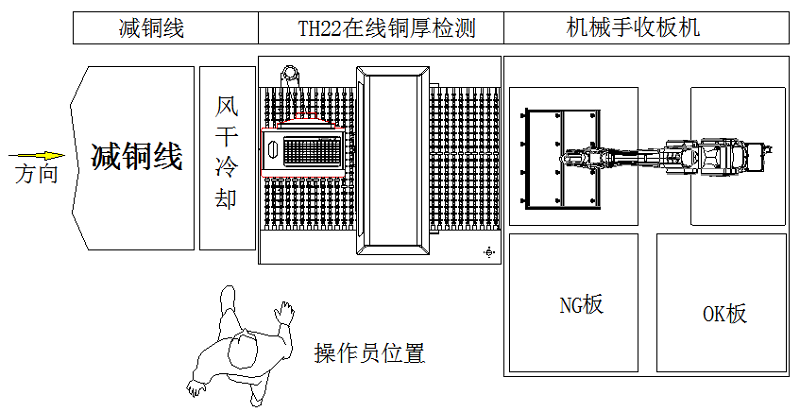

在線方案二：減銅前端在線檢測



在線方案三：減銅后端在線檢測

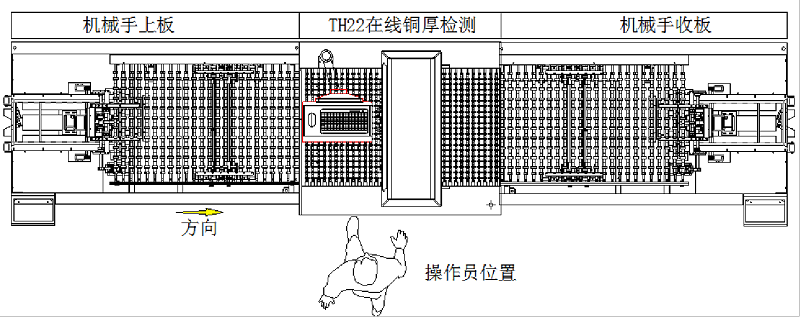

離線方案一：斜立式收放板

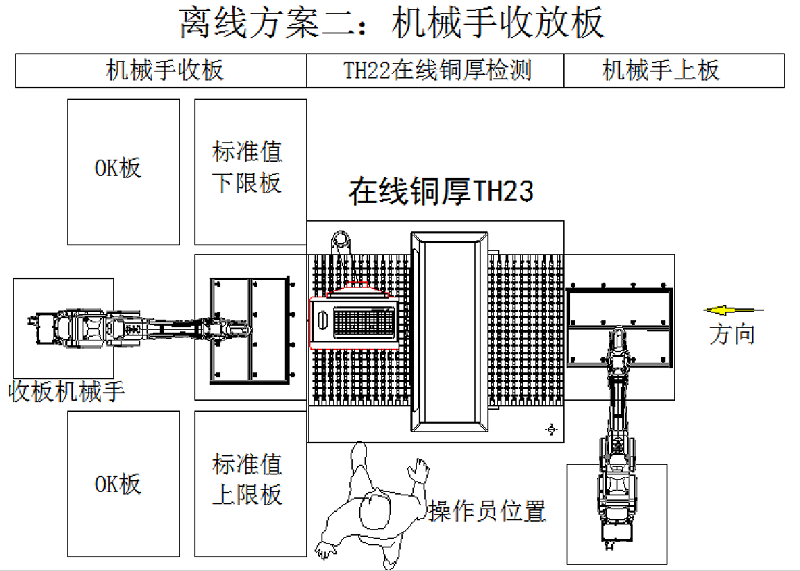

離線方案二：機械手收放板

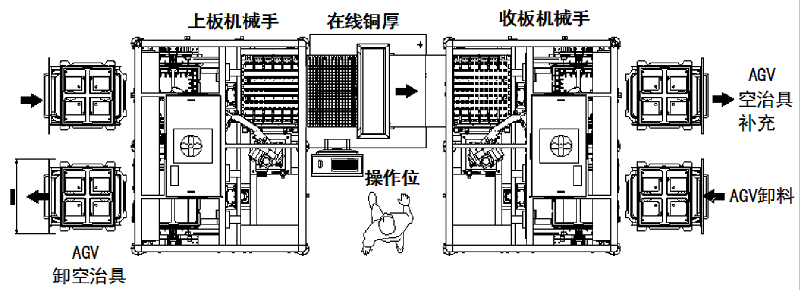

離線方案三：薄板含治具離線檢測方案



05正業優勢，選上市品牌更有保障

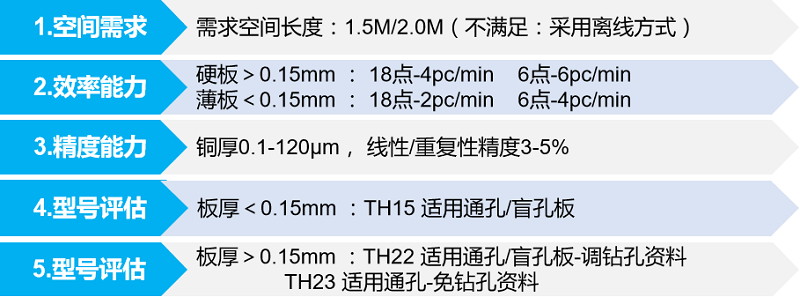

06如何選機？快捷選型評估指南

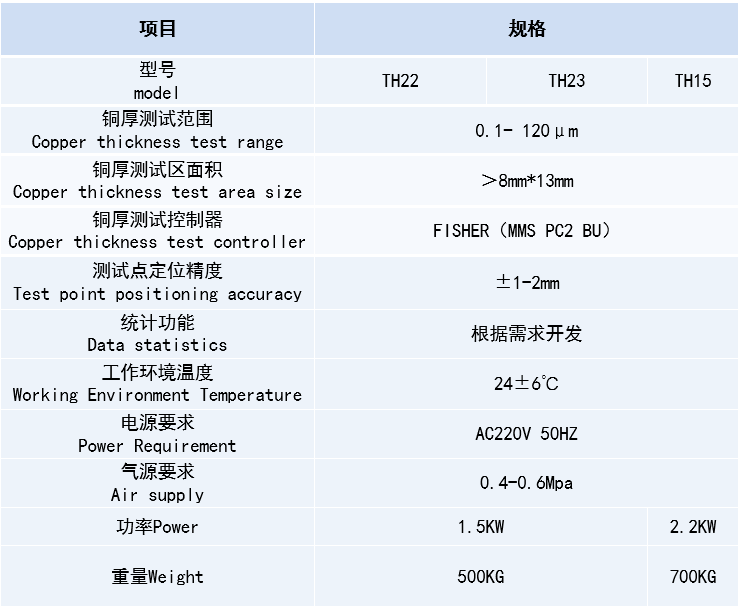

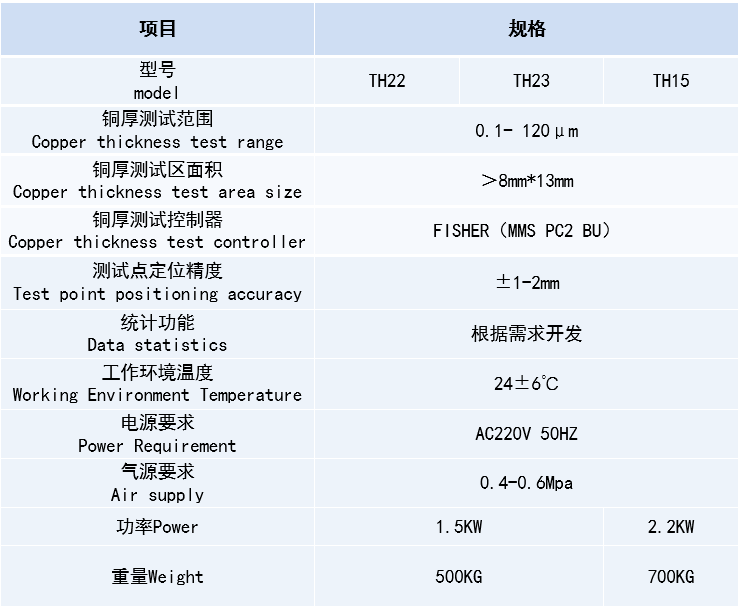

07技術參數，一目了然



正業科技在線銅厚測試儀
